Diamo un'occhiata a un esempio reale: un ingegnere stava testando la capacità di carico di un motore alimentando un inverter con un alimentatore CC ad alta potenza. Senza compensazione remota, l'alimentazione era impostata su un'uscita di 50 V, ma la tensione effettiva all'ingresso dell'inverter era di soli 45 V. La velocità del motore ha oscillato notevolmente e la protezione da sottotensione dell'inverter è intervenuta spesso. Solo dopo aver collegato la linea di compensazione remota la tensione si è stabilizzata immediatamente a 50 V e il motore ha funzionato senza intoppi. La causa principale del problema risiedeva nella "perdita di linea".
Per questo scenario applicativo, si consiglia il collegamento a un dispositivo di compensazione remota, soprattutto in condizioni di alta potenza. Il mancato collegamento può portare a tensioni imprecise, errori di test e persino danni alle apparecchiature, come spiegato di seguito:
1 La tensione sul lato carico si discosta dal valore impostato: quando un alimentatore CC ad alta potenza alimenta l'inverter e il motore, la corrente è estremamente elevata e i cavi di collegamento subiranno una significativa caduta di tensione a causa della loro stessa impedenza. L'alimentatore visualizza la tensione di uscita locale, mentre la tensione effettiva all'ingresso dell'inverter sarà inferiore al valore impostato. Inoltre, la caduta di tensione diventa più significativa all'aumentare della corrente, rendendo impossibile per l'inverter ottenere una tensione di ingresso nominale stabile.
2 Malfunzionamenti dell'inverter e del motore: una tensione instabile può portare a una diminuzione dell'efficienza dell'inverter e a forme d'onda di uscita distorte, che a loro volta influiscono sul funzionamento del motore. Il motore potrebbe presentare problemi come velocità fluttuante e coppia insufficiente. Inoltre, un'alimentazione anomala può generare ulteriori perdite armoniche che, nel tempo, accelereranno l'invecchiamento delle bobine interne del motore.
3 Dati di test distorti e inaccettabili: se lo scenario prevede test delle prestazioni di un inverter o di un motore, le deviazioni di tensione possono distorcere gravemente i dati di test, ad esempio valutando erroneamente indicatori chiave come l'efficienza di conversione dell'inverter o il consumo di energia del motore, con conseguenti risultati di test che non soddisfano gli standard di settore e rendendo impossibile completare attività come la verifica del prodotto.
4 Intervento dei meccanismi di protezione o danneggiamento delle apparecchiature: quando la tensione scende sotto un certo livello, l'inverter potrebbe spegnersi a causa dell'intervento della protezione per sottotensione. In casi estremi, una tensione anomala può anche causare il surriscaldamento e il danneggiamento dei dispositivi di potenza interni dell'inverter (come gli IGBT) a causa di condizioni operative anomale. Allo stesso tempo, il motore potrebbe anche subire uno stallo e altri guasti dovuti a un'alimentazione instabile, con conseguente aumento dei costi di manutenzione dell'apparecchiatura.

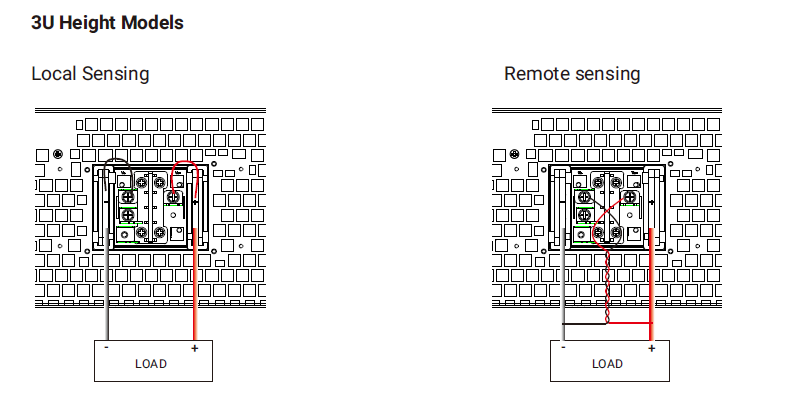

Di seguito è riportato un diagramma che illustra il collegamento della compensazione remota della macchina Quantian APM SP3U/6U.
